名词解释：离线玻璃、在线玻璃通常指的是离线镀膜玻璃、在线镀膜玻璃



　　“线”指的是浮法玻璃生产线，在线镀膜就是玻璃镀膜是在浮法线上一次完成的；离线镀膜是指玻璃离开了浮法线，到另外一个地方(场所)完成的镀膜。离线镀膜需要另行配置镀膜生产线，常见的是“真空阴极磁控溅射”镀膜线。



      近年来，Low-E玻璃是建筑玻璃中的宠儿，该种玻璃按生产制造工艺方式分为离线Low-E玻璃和在线Low-E玻璃两种。两者的膜层成分和结构、生产工艺、制造设备等相差很大，这两种膜的性能特点也有一定差异，具体如下：

　　离线Low-E玻璃一般采用真空磁控溅射镀膜工艺，在玻璃表面镀制多层复合膜，实现Low-E功能。最主要的优点是颜色丰富多彩，纯度、热学性能均优于在线Low-E玻璃。

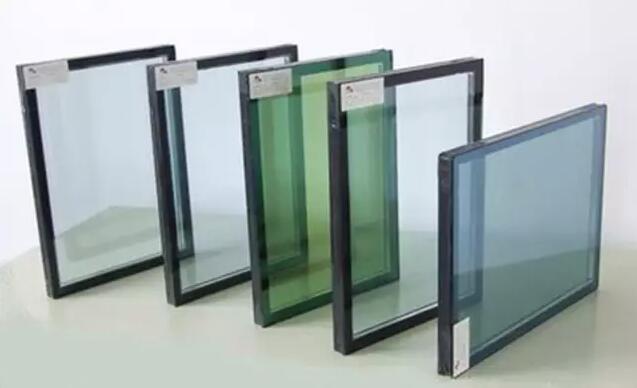

　　离线Low—E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品，并且颜色上有银灰、浅灰、浅蓝和无色透明等，用着 色玻璃还可制作绿色等其他多种颜色。厚度从3～12mm都可制做。它的缺点是银膜层非常脆弱，必须要做成中空玻璃，且在未做成中空产品之前，也不适宜长途运输。





　　在线Low-E玻璃是通过设备改造，采用化学气相沉积工艺和专用材料在浮法生产线上的玻璃带表面形成一层具有低辐射性能的功能膜。

　　这种工艺生产的Low-E玻璃称为在线Low-E玻璃，其膜层材料为半导体氧化物，产品颜色仅有青色和无色两种。而且玻璃品种单一，受浮法玻璃规 模生产的限制，目前只有6mm厚，无色透明的一种品种。

　　在线Low-E与离线Low-E相比，有很多优点，比如：可以钢化、弯曲加工，可以单独使用，不需 要中空层来保护，不受存储时间的限制。但是它的保温隔热性能较差，离线Low-E玻璃的传热系数值是在线的2/5～3/5倍。

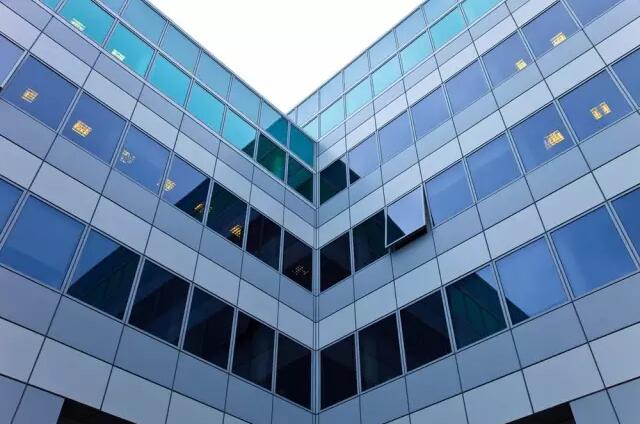

　　在大型公建项目上，离线镀膜玻璃的使用率高达98%；在民用住宅项目上，在线镀膜玻璃的使用率高达90%以上，这主要是由其性能和价格造成的。

　　民用住宅以往多采用白玻璃，在线镀膜玻璃的性能毕竟优于白玻璃而且价格也极为便宜，因此较适合于民用住宅使用。公建项目考虑到建筑物的档次、外观颜色一致的可靠性及对节能性的要求，基本上都采用高档的离线镀膜玻璃产品。







在线LOW-E与离线LOW-E 玻璃的区别

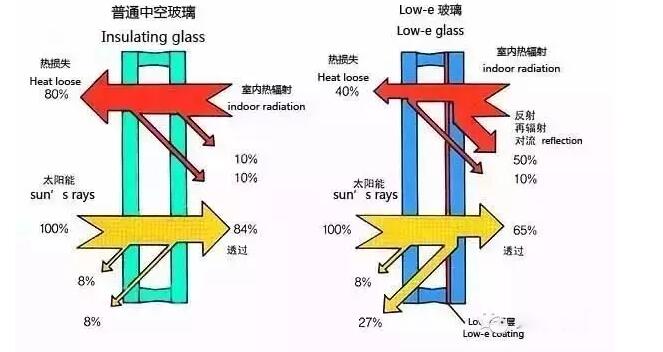

低辐射镀膜玻璃简称低辐射玻璃或LOW-E玻璃，因其所镀的膜层具有极低的表面辐射率而得名。普通玻璃的表面辐射率在0.84左右，Low-E玻璃的表面辐射率在0.25以下。这种不到头发丝百分之一厚度的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外辐射反射回去，所以Low-E玻璃具有良好的阻隔热辐射透过的作用。





随着人类对可持续发展和建筑节能意识的不断提高，从20世纪80年代起，低辐射镀膜玻璃以其优良的节能性能，在欧美等发达国家得到了迅速推广和普及。近年来国家提倡建立节能型社会，要求所有的新建公共建筑节能系数都要求达到65%以上，极大地促进了国内Low-E玻璃的推广和使用。

由于采用的生产工艺不同，Low-E玻璃分为在线Low-E玻璃和离线Low-E玻璃。在性能上两者有如下差别：



生产工艺



▪ 在线Low—E玻璃是在浮法玻璃生产过程中，在热的玻璃表面上喷涂上以锡盐为主要成分的化学溶液，形成单层具有一定低辐射功能的氧化锡（SnO2）化合物薄膜而制成的。

▪ 离线Low—E玻璃是在专门的生产线，用真空磁控溅射的方法，将辐射率极低的金属银（Ag）及其它金属和金属化合物均匀地镀在玻璃表面而制成的，它至少由四层膜构成。





品种及外观

▪ 在线Low—E玻璃品种单一，受浮法玻璃规模生产的限制，目前只有６mm厚，无色透明的一种品种。

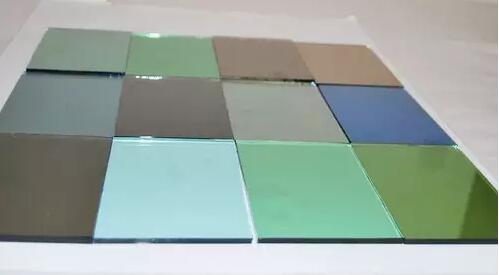

▪ 离线Low—E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品，并且颜色上有银灰、浅灰、浅蓝和无色透明等，用着色玻璃还可制作绿色等其他多种颜色。厚度从３～１２mm都可制做。





性能参数

在线Low—E玻璃的光谱呈现氧化锡导电膜的特征，而离线Low—E玻璃的光谱呈现银和氧化锡复合膜的特征，二者对可见光都有良好的透射，而对近红外光后者比前者具有高得多的反射，对远红外辐射后者比前者吸收少、反射高。因此，与在线Low—E玻璃相比，离线Low—E玻璃具有低的遮阳系数和低的传热系数。



节能性

 夏季透过玻璃传输的热量：Ｑ夏＝Ｕ（Ｔ外－Ｔ内）＋６３０Ｓc       (w/m2)

冬季透过玻璃传输的热量：Ｑ冬＝Ｕ（Ｔ外－Ｔ内）(w/m2)

上述在线Low—E（型号SG500）中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：

Ｑ夏=2.40×（35-20）+630×0.72=489.6w/m2

Ｑ冬=2.17×（-5-20）=－54.3w/m2（负数说明热量由室内向室外传输）

上述离线Low—E玻璃（型号CEB11）中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：

Ｑ夏=2.21×（35-20）+630×0.44=310。4w/m2

Ｑ冬=2.01×（-5-20）=－50.3w/m2（负数说明热量由室内向室外传输）

计算条件为：夏季室外35℃，冬季室外－5℃，室内维持20℃。



结论：与离线Low—E玻璃中空玻璃相比，在线Low—E中空玻璃夏季每千平米采窗多进来179.2千瓦热量，多出58%；冬季每千平方米采光窗多损失4千瓦热量，多出8%。





技术含量和成本

▪ 在线Low—E玻璃的制作技术属于化学镀膜，设备和工艺相对简单，产品的技术含量和生产成本都较低；

▪ 离线Low—E玻璃的制作技术属于真空磁控溅射镀膜，设备和工艺都包含很主的技术含量，产品属于高科技结晶，生产成本很高。



钢化产品性能



在线Low—E玻璃在钢化过程中将承受接近玻璃软化点的高温，此时膜的颜色可能会有一些变化，导致色差。另外，在线Low—E玻璃的钢化是带膜钢化，膜的存在使得玻璃两面加热不对称，钢化过程难以控制，可能产生钢化变形大等一系列问题。而离线Low—E玻璃是先钢化后镀膜，不存在问题。为了避免在线Low—E玻璃的上述钢化问题，有人将不钢化的在线Low—E玻璃用作中空玻璃的内片，而把钢化透明玻璃放在外侧。这种用法在南方不仅会对Low—E玻璃效果产生一定影响，而且还可能使外侧钢化白玻的应力斑被内侧Low—E玻璃放大而加重。相比之下，把钢化离线Low—E玻璃放在室外一侧就无此问题。



产品适应性

在国外，在线Low—E玻璃主要用于民用建筑。原因是民居较为低矮，可使用价格便宜、无需钢化的在线Low—E玻璃；而功能优异、价格较贵的离线Low—E玻璃则主要做成钢化中空玻璃，用在商业楼宇等高档建筑上。



产品稳定性



现时一些人士担心离线Low—E玻璃产品有膜层氧化问题，不够稳定。事实上，研究和实验结果表明，中空（夹层）玻璃中受干燥气体保护（或与外界隔绝）的Low—E膜完全不会氧化。国外20多年的使用经验告诉我们，离线Low—E玻璃中空（夹层）玻璃是长期稳定的产品。

单片离线Low—E玻璃膜面较软（国外有“软膜”之称），在受到潮气和某些氧化剂的侵袭时会缓慢氧化。因此，离线Low—E玻璃对中空玻璃或夹层玻璃的加工条件要求很高，又无法长途运输，故一般只能由Low—E玻璃生产厂自己进行加工。

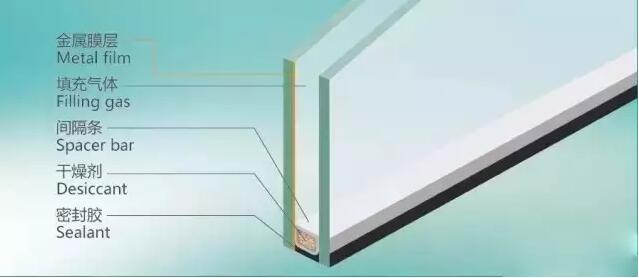

我们知道，如果Low—E玻璃不做成中空玻璃使用，则其节能作用将受到极大的削弱甚至完全丧失，所以Low-E玻璃（无论在线、离线）一般是中空玻璃。值得指出的是，既然是中空玻璃，在“离线Low—E玻璃中空（夹层）玻璃是长期稳定的产品”的前提下，在线Low—E玻璃膜面稳定的优点则只对中空玻璃（夹层）加工单位有利。作为镀膜玻璃产品的最终用户，接受的是稳定的中空（夹层）玻璃产品，理应着眼于玻璃的功能，而不是加工过程的难易。故对于Low—E玻璃最终用户而言，在线Low—E玻璃所谓“膜面稳定”的优点并无实际意义。
